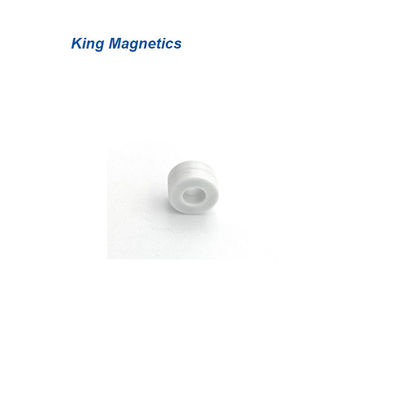

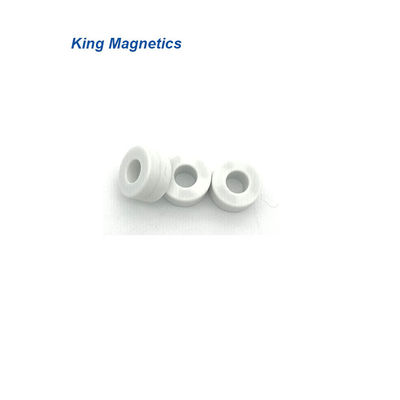

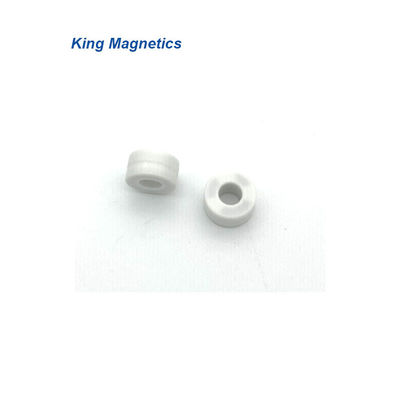

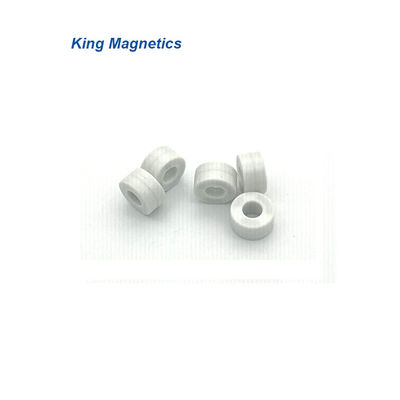

Los corazones toroidales de KMN986545 Nanocrystalline disfrutan de una alta reputación en el mercado internacional

Name: Los corazones toroidales de KMN986545 Nanocrystalline disfrutan de una alta reputación en el mercado internacional
Brand: King Magnetics
SKU: KMN986545
Rating: 4.8 (158 reviews)

Brand Name:	King Magnetics
Model Number:	KMN986545
MOQ:	50PCS
Precio:	-
Delivery Time:	15
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

Zhuhai Guangdong China

Certificación:

IOS:9001

Tipo:

Toroidal

Lugar:

Zhuhai

Término comercial:

EXW

Color:

blanco

Uso:

Choques de modo común

Modelo material:

1K107B

Max Temperature:

120 grados c

Uso:

Filtro de EMI/EMC

Certificación:

RoHS

Detalles de empaquetado:

Cartón

Capacidad de la fuente:

10000

Product Description

Descripción de producto

KMN986545-1 Modo común choke.jpg del nanocrystalline de la EMI

Bobinas de obstrucción comunes del modo W380 convenientes para EMI Suppression y el poder EMI Noise Filter

Características

Material: base FE-basada de Nanocrystalline
Inducción de la densidad de flujo de la saturación: 1.25T
Permeabilidad @ 10KHz: > 50000
Permeabilidad @ 100KHz: >10500
Temperatura de curie (℃): 560
Amontonamiento de factor: 0,78
Magnetoestricción de la saturación (*10^-6): <2> Resistencia (μΩ.cm): 115
Grueso de la cinta: los 25μm
Formas de la base: Base de Troidal

Usos

>> Filtro del EMC
>> fuente de alimentación cambiada del modo
>> fuente de alimentación del ordenador
>> comunicación y fuente de alimentación de la red
>> fuente de alimentación del laser y de la radiografía
>> equipo de soldadura y fuente de alimentación que platea eléctrica
>> equipo y generador de energía eólica de energía solar
>> aparato eléctrico del hogar
>> fuente de alimentación ininterrumpible (UPS)
>> convertidor de frecuencia
>> equipo de calefacción instalado
>> fuentes de alimentación ferroviarias de alta velocidad

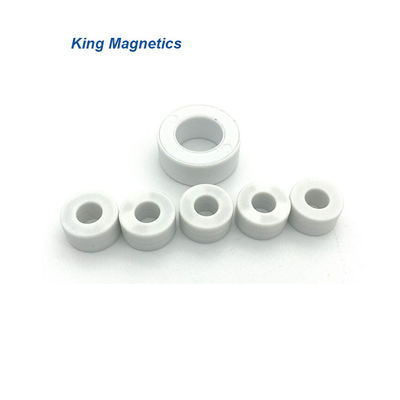

Corazones estándar

Número de parte.	Dimensiones de la base			Dimensiones del caso			Effictive cruz sección	Medio trayectoria longitud	Peso	AL Minimum Value
	od	identificación	h	OD	Identificación	H	AFe	lFe	mFe	10kHz	100kHz
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2s	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Estos corazones son nuestros productos estándar, nosotros pueden también diseñar y producir corazones del alto rendimiento según los requisitos de cliente, incluyendo tamaños, inductancia y usos. Podemos ayudar a clientes a seleccionar los mejores corazones del funcionamiento.

* de epoxy cubierta.

Nuestros servicios

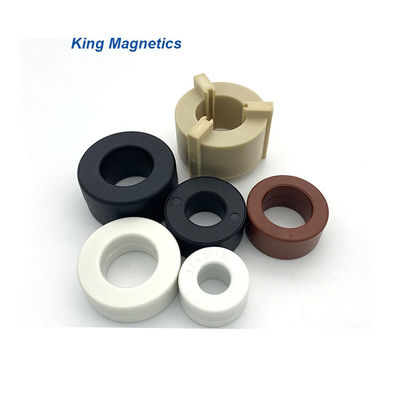

1. Corazones de Nanocrystalline para las obstrucciones comunes del modo

2. Corazones amorfos y del nanocrystalline c

amorfo y nanocrystalline c core.jpg

3. Corazones de encargo y componentes magnéticos

corazones de encargo y components.jpg magnético

Más información visita por favor: www.kingmagnetics.com

Información de compañía

Rey Magnetics es diseñador y fabricante profesionales de corazones de alta calidad del nanocrystalline, de corazones amorfos y de componentes magnéticos suaves del alto rendimiento. Somos uno de la compañía principal que proporcionan corazones del nanocrystalline, corazones amorfos, y componentes magnéticos. Nuestros corazones del nanocrystalline ofrecen alto rendimiento, altos stablility y confiable.

Hemos sido de investigación, que producían y vendedores del alto rendimiento amorfo y de corazones del nanocrystalline, los inductores y los transformadores por más de 10 años, y tenemos porciones de experiencia en el diseño de corazones amorfos, de corazones del nanocrystalline y de componentes magnéticos. Nuestro nanocrystalline y corazones amorfos son ampliamente utilizados en toda clase de electrónica y de área eléctrico.

Alto rendimiento amorfo y corazones y componentes del nanocrystalline

FAQ

FAQ:

1. ¿Es usted fabricante de corazones amorfos y del nanocrystalline?

Sí, somos fabricante y proporcionamos los productos de alta calidad.

2. ¿Puede usted los corazones por encargo?

Sí, por favor envíenos su dibujo y especificación.

3. MOQ

Nuestro MOQ es USD1000, pequeña orden es agradable.

4. Plazo de ejecución

Sobre todo el plazo de ejecución comienza a partir de 15 días, depende de cantidad de la orden.

5. ¿Cómo comenzar orden?

Apenas llénele mensaje del requisito y tecleo “[envíe]” abajo, le entraremos en contacto con en 24 horas.

O envíenos por correo electrónico la base (en) kingmagnetics.com

Por qué elíjanos

¿Por qué elíjanos?

> 12 años de experiencia en la fabricación amorfa y corazones del nanocrystalline.
> Nuestra propia fábrica produce, nosotros hace solamente los centros magnéticos de alta calidad.
> La calidad es nuestra cultura. el 100% probado antes de enviar.
> ¡Garantía del comercio de Alibaba, con nosotros su dinero en caja fuerte!
> El alto rendimiento, nuestros corazones puede resolver el mundo de calidad standard.
> Su investigación responsed en 24 HORAS. ¡El tiempo es ORO!
> ¡La pequeña orden es agradable, nosotros mantiene a cada cliente!

Éntrenos en contacto con

Rey Magnetics Technology Co de Zhuhai. , Ltd.

Dirección: 1/F, NINGUNOS 5, camino de Pingxi 5
Ciencia de Nanping y zona de la tecnología,
Zhuhai, Guangdong, China, 519060

Teléfono: +86-756-830-5985; +86-158-1980-9198

Página web: www.kingmagnetics.com

Correo electrónico: base (en) kingmagnetics.com
