Base común toroidal del modo nanocrystalline caliente de las ventas KMN986545 del pequeño

Name: Base común toroidal del modo nanocrystalline caliente de las ventas KMN986545 del pequeño
Brand: King Magnetics
SKU: KMN986545
Rating: 5 (157 reviews)

Brand Name:	King Magnetics
Model Number:	KMN986545
MOQ:	50
Precio:	-
Delivery Time:	15
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

Zhuhai Guangdong China

Certificación:

IOS:9001

Nombre:

Base común del modo del pequeño nanocrystalline KMN986545

Número de parte.:

KMN986545

Color:

blanco

Material:

Nanocrytsalline

Temperatura de trabajo máxima:

120C

AL Value:

25.5uH @ 10KHz, 0.25V

Tipo acabado:

Estuche de plástico negro

Detalles de empaquetado:

Cartón

Capacidad de la fuente:

10000

Product Description

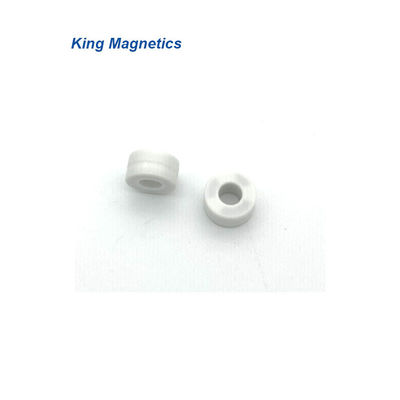

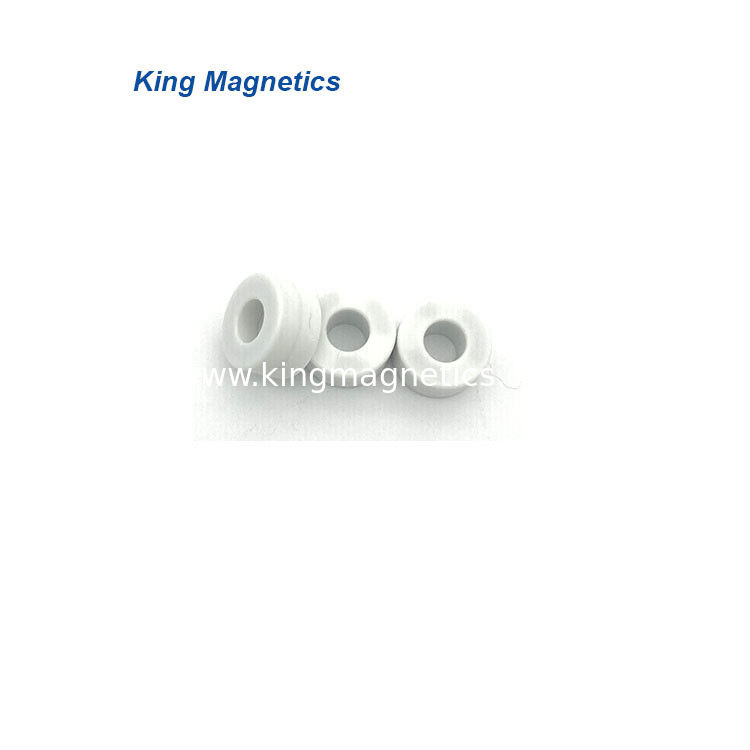

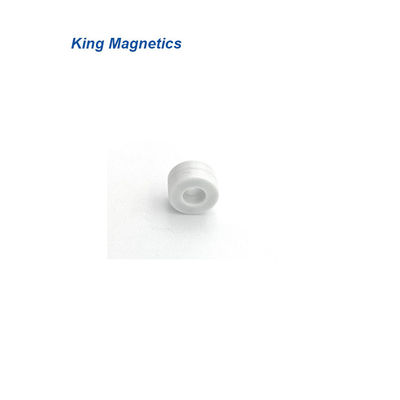

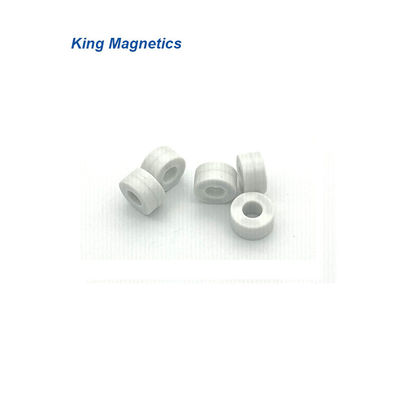

Base común del modo del pequeño nanocrystalline KMN986545

Descripción de producto

KMN986545-4

Los corazones de Nanocrystalline ofrecen permeabilidad muy alta sobre de baja fricción al de alta frecuencia hasta 30Mhz. Son muy convenientes para que la obstrucción común del modo sea utilizada como filtro del EMC para comprimir ruido común conducido del modo. Comparado a la base de ferrita tradicional, la base del nanocrystalline tiene muchas ventajas como alta inductancia, buen filtro eficaz, tamaño pequeño y el volumen, da vuelta menos del alambre de cobre, del consumo de una energía más baja y de la eficacia alta.

Características

Material: base FE-basada de Nanocrystalline
Inducción de la densidad de flujo de la saturación: 1.25T
Permeabilidad @ 10KHz: > 50000
Permeabilidad @ 100KHz: >10500
Temperatura de curie (℃): 560
Amontonamiento de factor: 0,78
Magnetoestricción de la saturación (*10^-6): <2> Resistencia (μΩ.cm): 115
Grueso de la cinta: los 25μm
Formas de la base: Base de Troidal

Usos

>> Filtro del EMC
>> fuente de alimentación cambiada del modo
>> fuente de alimentación del ordenador
>> comunicación y fuente de alimentación de la red
>> fuente de alimentación del laser y de la radiografía
>> equipo de soldadura y fuente de alimentación que platea eléctrica
>> equipo y generador de energía eólica de energía solar
>> aparato eléctrico del hogar
>> fuente de alimentación ininterrumpible (UPS)
>> convertidor de frecuencia
>> equipo de calefacción instalado
>> fuentes de alimentación ferroviarias de alta velocidad

>> Sistemas del motor impulsor del inversor de VFD

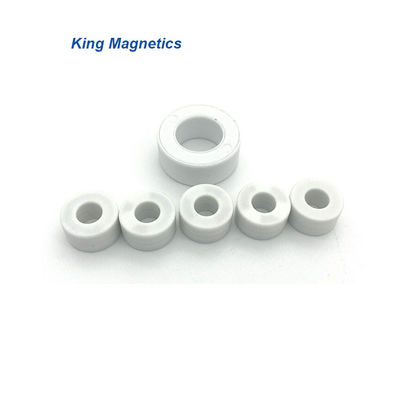

Corazones estándar

Número de parte.	Dimensiones de la base			Dimensiones del caso			Effictive cruz sección	Medio trayectoria longitud	Peso	AL Minimum Value
	od	identificación	h	OD	Identificación	H	AFe	lFe	mFe	10kHz	100kHz
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2s	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Estos corazones son nuestros productos estándar, nosotros pueden también diseñar y producir corazones del alto rendimiento según los requisitos de cliente, incluyendo tamaños, inductancia y usos. Podemos ayudar a clientes a seleccionar los mejores corazones del funcionamiento.

* de epoxy cubierta.

Nuestros servicios

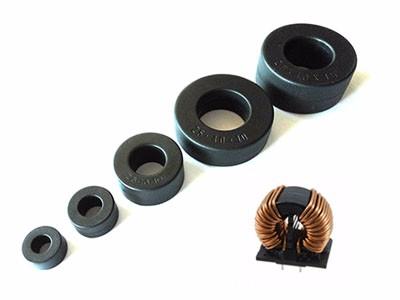

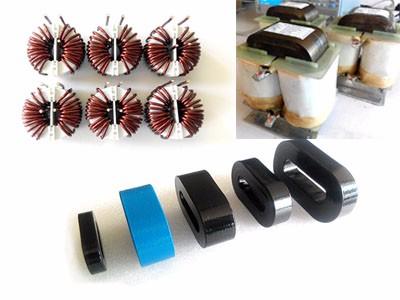

1. Corazones de Nanocrystalline para las obstrucciones comunes del modo

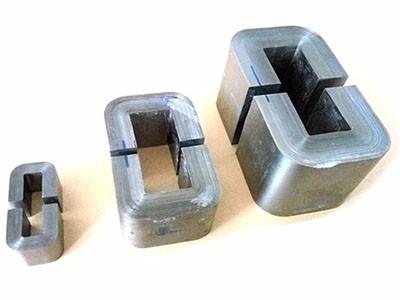

2. Corazones amorfos y del nanocrystalline c

amorfo y nanocrystalline c core.jpg

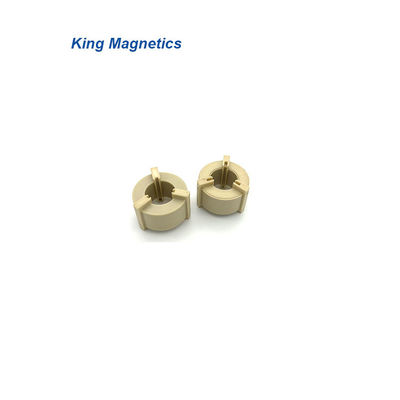

3. Corazones de encargo y componentes magnéticos

corazones de encargo y components.jpg magnético

Más información visita por favor: www.kingmagnetics.com
