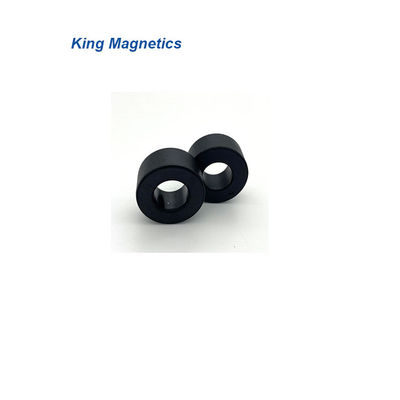

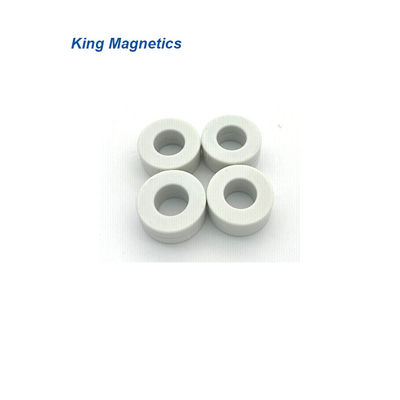

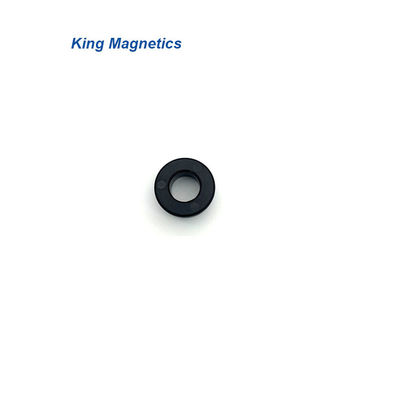

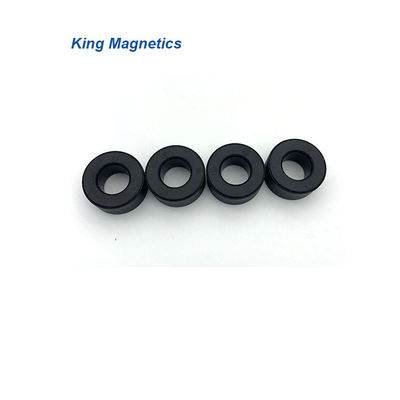

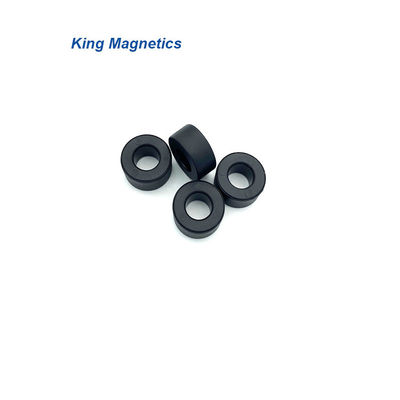

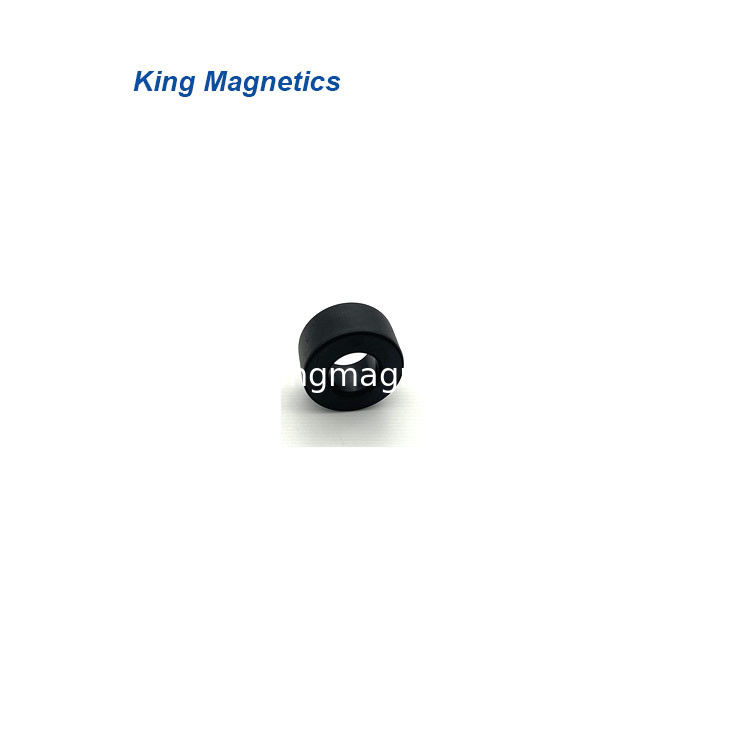

Base del nanocrystalline de la frecuencia de KMN251610High para la obstrucción común del modo

Name: Base del nanocrystalline de la frecuencia de KMN251610High para la obstrucción común del modo
Brand: King Magnetics
SKU: KMN251610
Rating: 4.9 (128 reviews)

Brand Name:	King Magnetics
Model Number:	KMN251610
MOQ:	30pcs
Precio:	-
Delivery Time:	15 días del trabajo
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

Zhuhai Guangdong China

Certificación:

IOS:9001

Marca del producto:

Rey Magnetics

Nombre:

Base del minuto 25x16x10m m Nanocrystalline del AL 50uH para la obstrucción común del modo

Inductividad:

50uH

Tipo de producto:

Base toroidal de Nanocrystalline

Dimensión de la base:

25*16*10m m

Dimensión del caso:

28*14*13.1m m

Modelo:

KMN251610

Aplicación:

Asfixia de modo común

Detalles de empaquetado:

Cartón

Capacidad de la fuente:

boca 10000/PCS/Per

Product Description

AL 50uH Min 25x16x10mm Núcleo nanocristalino para estrangulamiento de modo común

Descripción del producto

KMN251610-3

Los núcleos nanocristalinos presentan una permeabilidad muy alta a baja frecuencia y alta frecuencia hasta 30 MHz.Son muy adecuados para el estrangulamiento de modo común para ser utilizados como filtro EMC para comprimir conducido ruido de modo comúnComparado con el núcleo de ferrita tradicional, el núcleo nanocristalino tiene muchas ventajas como alta inductancia, buen filtro efectivo, pequeño tamaño y volumen, menos vueltas de alambre de cobre,menor consumo de energía y alta eficiencia.

Características

Material: Núcleo nanocristalino a base de Fe
Inducción de densidad de flujo de saturación: 1,25T
Permeabilidad @ 10KHz: 80000
Permeabilidad @ 100KHz: 20000
Temperatura de Curie ((°C): 560
Factor de apilamiento: 0.78
La saturación y la magnetostricción: < 2
Resistencia (μΩ.cm): 115
espesor de la cinta: 25 μm
Forma del núcleo: núcleo troidal

Aplicaciones

>> Filtro EMC
>> Fuente de alimentación de modo conmutado
>> Fuente de alimentación del ordenador
>> Comunicación y suministro eléctrico de red
>> Fuente de alimentación de láser y rayos X
>> Equipos de soldadura y suministro eléctrico de chapa
>> Equipo de energía solar y generador de energía eólica
>> Aparatos eléctricos para el hogar
>> Fuente de alimentación ininterrumpida (UPS)
>> Conversor de frecuencia
>> Equipo de calefacción por inducción
>> fuentes de alimentación para ferrocarriles de alta velocidad

>> Sistemas de motor de accionamiento de inversores VFD

Núcleos estándar

La parte No.	Dimensiones del núcleo			Dimensiones del estuche			Eficaz cruzado Sección	Mean el camino longitud	AL Valor nominal**		Equivalente al número de la parte VAC.
	el	el número de	h	- ¿ Qué?	Identificación	H.	AFe	- ¿ Qué?	10 kHz	100 kHz
	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los	en cm2	en cm	El valor de las emisiones	El valor de las emisiones
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0.08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0.09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0.14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0.11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	36.1	8.8	W838
Se trata de un proyecto de ley de la Unión Europea.	20	12	8	21.7	10.8	9.9	0.25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0.31	5.0	62.4	15.6	-
Se trata de una serie de medidas de seguridad.	21.3	13.6	8	22	13	8.8	0.24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0.35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	59.3	14.0	W423
Se trata de un documento de identidad.	30	20	15	33.6	17.8	17.8	0.59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	57.6	14.4	-
Se trata de un proyecto de ley de la Unión Europea.	32	20	15	34.6	17.9	18.2	0.70	8.2	86.4	21.6	-
Se trata de un sistema de control de las emisiones de gases de escape.	32	21	15	35.5	18.5	19	0.64	8.3	77.7	19.4	3 fases
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0.88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	48.0	11.3	W422
Se trata de una serie de medidas de seguridad.	45	30	15	48.3	26.4	18.2	0.88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
Se trata de una serie de medidas de seguridad.	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
Se trata de un proyecto de ley de la Unión Europea.	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
Se aplicará a las empresas de servicios de telecomunicaciones.	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
Se trata de un documento de identificación de la empresa.	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Estos núcleos son nuestros productos estándar, también podemos diseñar y producir núcleos de alto rendimiento de acuerdo con los requisitos del cliente, incluidos tamaños, inductancia y aplicaciones.Podemos ayudar a los clientes a seleccionar los núcleos de mejor rendimiento.

* Revestido con epoxi.

** Tolerancia AL -30%/+50%

KMN322115Y - Núcleo de estrangulamiento de modo común de tres fases.
