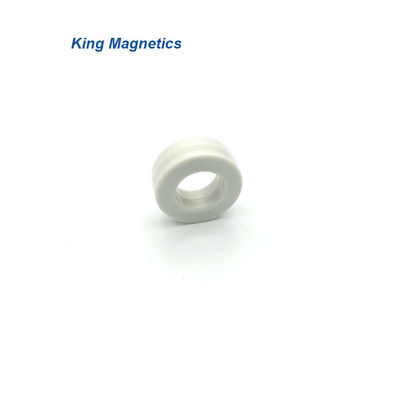

KMN302010 núcleo toroidal nanocristalino de dos fases de modo común

Name: KMN302010 núcleo toroidal nanocristalino de dos fases de modo común
Brand: King Magnetics
SKU: KMN302010
Rating: 4.7 (182 reviews)

Brand Name:	King Magnetics
Model Number:	KMN302010
MOQ:	20PCS
Precio:	-
Delivery Time:	15 días del trabajo
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

Zhuhai Guangdong China

Certificación:

IOS:9001

Marca del producto:

Rey Magnetics

Nombre:

base toroidal del modo del nanocrystalline común bifásico de la obstrucción

El material:

Base de Nanocrytaslline

Modelo:

Meglas y aleación del finemet

Tipo de la cinta:

1k107, vitroperm 500 f, finemet ft-3m, nanoperm

Dimensión ((L*W*H):

30*20*10m m

Forma de las piezas:

Toroidal

Paquete:

En cartón

Lugar:

¿ Qué pasa?

Detalles de empaquetado:

Cartón

Capacidad de la fuente:

boca 10000/PCS/Per

Product Description

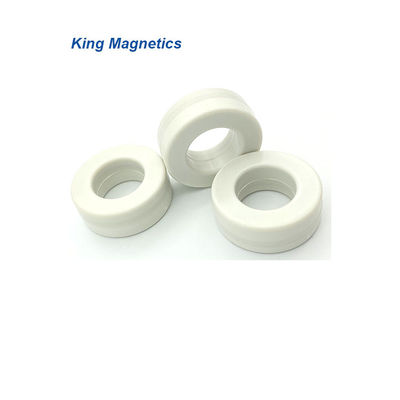

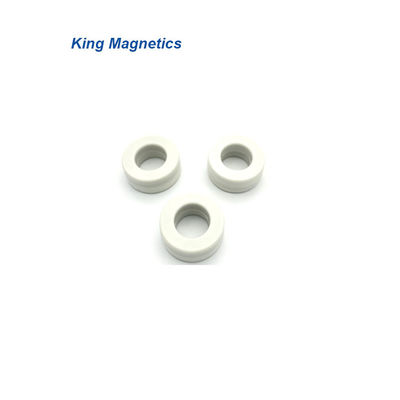

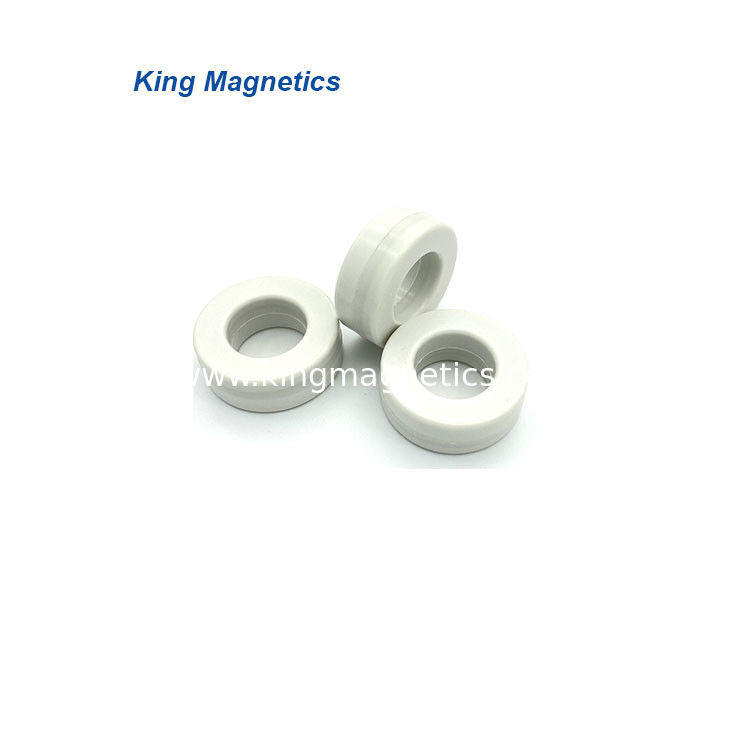

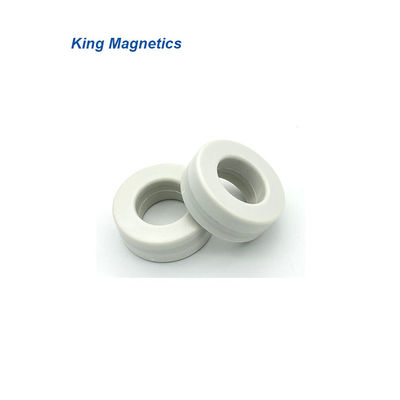

2 fases de estrangulamiento de modo común núcleo toroidal amorfo nanocristalino

La tecnología amorfa y nanocristalina es una tecnología muy importante en materiales magnéticos modernos, núcleos y componentes inductivos.King Magnetics ha desarrollado una serie de núcleos nanocristalinos para estrangulamientos de modo común.

Los núcleos nanocristalinos presentan una permeabilidad muy alta a baja frecuencia y alta frecuencia hasta 30 MHz.Son muy adecuados para el estrangulamiento de modo común para ser utilizados como filtro EMC para comprimir conducido ruido de modo comúnComparado con el núcleo de ferrita tradicional, el núcleo nanocristalino tiene muchas ventajas como alta inductancia, buen filtro efectivo, pequeño tamaño y volumen, menos vueltas de alambre de cobre,menor consumo de energía y alta eficiencia.

La temperatura de Curie de los núcleos nanocristalinos es de aproximadamente 560°C, muy superior a la del núcleo de ferrita tradicional de aproximadamente 200°C. La alta temperatura de Curie hace que el núcleo nanocristalino tenga una excelente estabilidad térmica,y puede trabajar de forma continua en un ambiente de hasta 120°C.

Nuestros núcleos nanocristalinos utilizan cintas delgadas de segunda generación de 25μm de espesor, que se encuentran en el interior de los núcleos.que tienen una permeabilidad mucho mayor a alta frecuencia.

Características

Material: Núcleo nanocristalino a base de Fe
Inducción de densidad de flujo de saturación: 1,25T
Permeabilidad @ 10KHz: > 50000
Permeabilidad @ 100KHz: > 10500
Temperatura de Curie ((°C): 560
Factor de apilamiento: 0.78
La saturación y la magnetostricción: < 2
Resistencia (μΩ.cm): 115
espesor de la cinta: 25 μm
Forma del núcleo: núcleo toroidal

Aplicaciones

>> Filtro EMC
>> Fuente de alimentación de modo conmutado
>> Fuente de alimentación del ordenador
>> Comunicación y suministro eléctrico de red
>> Fuente de alimentación de láser y rayos X
>> Equipos de soldadura y suministro eléctrico de chapa
>> Equipo de energía solar y generador de energía eólica
>> Aparatos eléctricos para el hogar
>> Fuente de alimentación ininterrumpida (UPS)
>> Conversor de frecuencia
>> Equipo de calefacción por inducción
>> fuentes de alimentación para ferrocarriles de alta velocidad

Núcleos estándar

La parte No.	Dimensiones del núcleo			Dimensiones del estuche			Eficaz cruzado Sección	Mean el camino longitud	Peso	AL Valor mínimo
	el	el número de	h	- ¿ Qué?	Identificación	H.	AFe	- ¿ Qué?	mFe	10 kHz	100 kHz
	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los	en cm2	en cm	G	El valor de las emisiones	El valor de las emisiones
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
Se trata de un proyecto de ley de la Unión Europea.	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
Se trata de una serie de medidas de seguridad.	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
Se trata de un documento de identidad.	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
Se trata de un proyecto de ley de la Unión Europea.	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
Se trata de un proyecto de ley de la Unión Europea.	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
Se aplicará a las empresas de servicios de telecomunicaciones.	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Estos núcleos son nuestros productos estándar, también podemos diseñar y producir núcleos de alto rendimiento de acuerdo con los requisitos del cliente, incluidos tamaños, inductancia y aplicaciones.Podemos ayudar a los clientes a seleccionar los núcleos.

* Revestido con epoxi.

Descripción general del producto

Hacemos núcleos según los dibujos del cliente. Si necesita núcleos personalizados, envíenos el dibujo.
