products details

En casa. Productos

Base común del nanocrystalline del filtro de la obstrucción del modo de KMN635025 Finemet

Name: Base común del nanocrystalline del filtro de la obstrucción del modo de KMN635025 Finemet
Brand: King Magnetics
SKU: KMN635025
Rating: 5 (134 reviews)

Brand Name:	King Magnetics
Model Number:	KMN635025
MOQ:	5pcs
Precio:	-
Delivery Time:	21 DÍAS DEL TRABAJO
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

Zhuhai Guangdong China

Certificación:

IOS:9001

Marca del producto:

Rey Magnetics

Nombre:

Base común del nanocrystalline del filtro de la obstrucción del modo de KMN635025 Finemet

Aplicación:

Obstrucción común del modo del filtro emi

Paquete:

En cartón

El color:

Negro

Utilización:

Choques de modo común

Término de negociación:

Exclusivo

Vía de envío:

por el mar/el aire

Lugar:

Zhuhai Guangdong China

Detalles de empaquetado:

Cartón

Capacidad de la fuente:

boca 10000/PCS/Per

Product Description

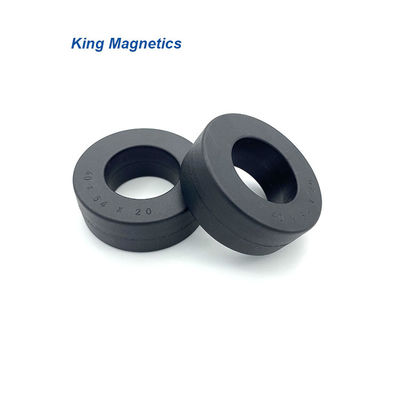

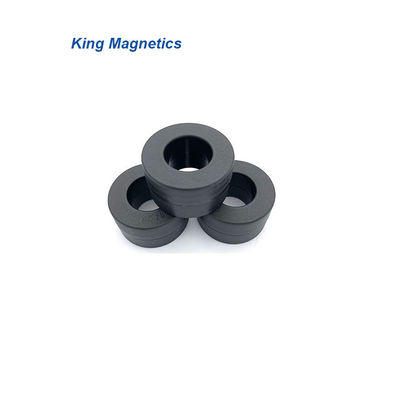

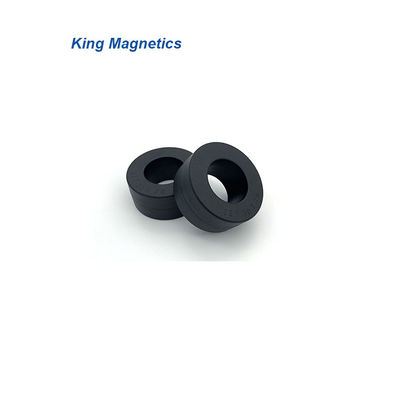

KMN635025 Filtro de estrangulamiento de modo común Finemet núcleo nanocristalino

Descripción del producto

KMN644025-2

Los núcleos nanocristalinos presentan una permeabilidad muy alta a baja frecuencia y alta frecuencia hasta 30 MHz.Son muy adecuados para el estrangulamiento de modo común para ser utilizados como filtro EMC para comprimir conducido ruido de modo comúnComparado con el núcleo de ferrita tradicional, el núcleo nanocristalino tiene muchas ventajas como alta inductancia, buen filtro efectivo, pequeño tamaño y volumen, menos vueltas de alambre de cobre,menor consumo de energía y alta eficiencia.

Características

Material: Núcleo nanocristalino a base de Fe
Inducción de densidad de flujo de saturación: 1,25T
Permeabilidad @ 10KHz: > 50000
Permeabilidad @ 100KHz: > 10500
Temperatura de Curie ((°C): 560
Factor de apilamiento: 0.78
La saturación y la magnetostricción: < 2
Resistencia (μΩ.cm): 115
espesor de la cinta: 25 μm
Forma del núcleo: núcleo troidal

Aplicaciones

>> Filtro EMC
>> Fuente de alimentación de modo conmutado
>> Fuente de alimentación del ordenador
>> Comunicación y suministro eléctrico de red
>> Fuente de alimentación de láser y rayos X
>> Equipos de soldadura y suministro eléctrico de chapa
>> Equipo de energía solar y generador de energía eólica
>> Aparatos eléctricos para el hogar
>> Fuente de alimentación ininterrumpida (UPS)
>> Conversor de frecuencia
>> Equipo de calefacción por inducción
>> fuentes de alimentación para ferrocarriles de alta velocidad

>> Sistemas de motor de accionamiento de inversores VFD

Núcleos estándar

La parte No.	Dimensiones del núcleo			Dimensiones del estuche			Eficaz cruzado Sección	Mean el camino longitud	Peso	AL Valor mínimo
	el	el número de	h	- ¿ Qué?	Identificación	H.	AFe	- ¿ Qué?	mFe	10 kHz	100 kHz
	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los	En el caso de los	en cm2	en cm	G	El valor de las emisiones	El valor de las emisiones
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	4.5	14.5	6.3	6.9	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
Se trata de un proyecto de ley de la Unión Europea.	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
Se trata de una serie de medidas de seguridad.	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
Se trata de un documento de identidad.	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
Se trata de un proyecto de ley de la Unión Europea.	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
Se trata de un proyecto de ley de la Unión Europea.	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
Se aplicará a las empresas de servicios de telecomunicaciones.	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Estos núcleos son nuestros productos estándar, también podemos diseñar y producir núcleos de alto rendimiento de acuerdo con los requisitos del cliente, incluidos tamaños, inductancia y aplicaciones.Podemos ayudar a los clientes a seleccionar los núcleos de mejor rendimiento.

* Revestido con epoxi.
