Base común del nanocrystalline del inductor del modo del alto valor del AL KMN14010025

Name: Base común del nanocrystalline del inductor del modo del alto valor del AL KMN14010025
Brand: King Magnetics
SKU: KMN14010025
Rating: 4.7 (198 reviews)

Brand Name:	King Magnetics
Model Number:	KMN14010025
MOQ:	1ps
Precio:	-
Delivery Time:	21 días del trabajo
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

Zhuhai Guangdong China

Certificación:

IOS:9001

Marca:

Rey Magnetics

Material:

Aleación de Nanocrystalline

Forma:

Toroidal

Uso:

Bobina de obstrucción común del modo

Dimensión de la base:

140*100*25m m

Dimensión del caso:

145*95*30m m

Manera de envío:

UPS etc

Término comercial:

EXW

Lugar:

Zhuhai

Detalles de empaquetado:

Cartón

Capacidad de la fuente:

boca 10000/PCS/Per

Product Description

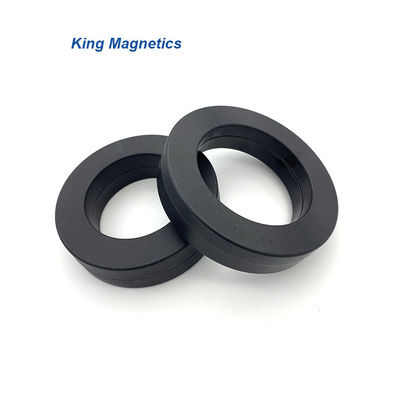

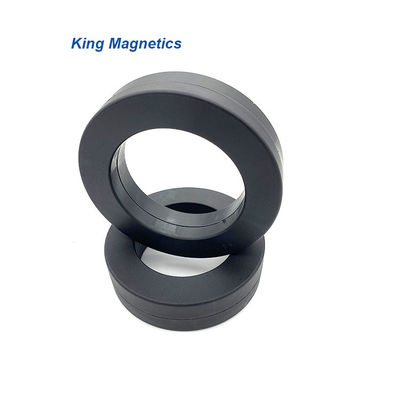

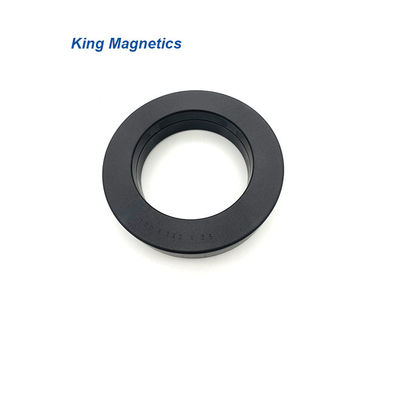

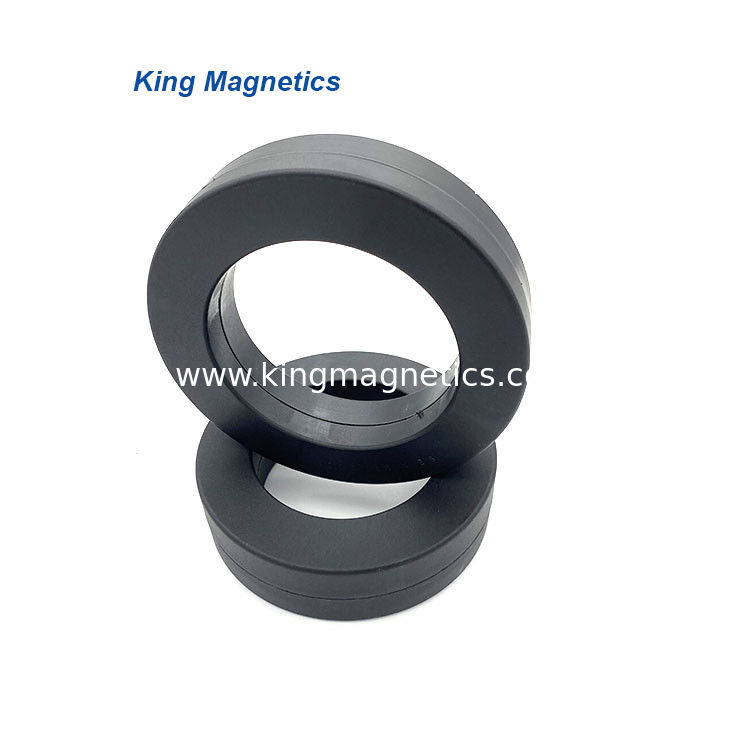

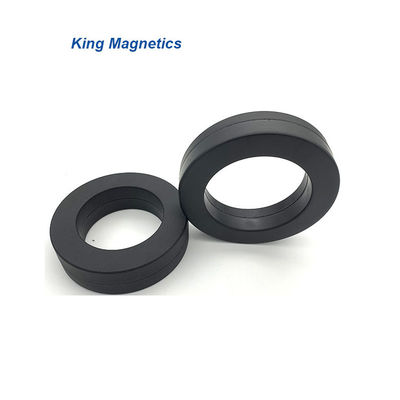

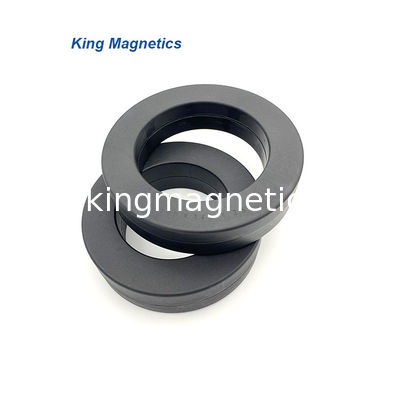

Base común del nanocrystalline del inductor del modo del alto valor del AL

Descripción de producto

KMN261610 core.jpg nano

Características

Material: base FE-basada de Nanocrystalline
Inducción de la densidad de flujo de la saturación: 1.25T
Permeabilidad @ 10KHz: > 50000
Permeabilidad @ 100KHz: >10500
Temperatura de curie (℃): 560
Amontonamiento de factor: 0,78
Magnetoestricción de la saturación (*10^-6): <2> Resistencia (μΩ.cm): 115
Grueso de la cinta: los 25μm
Formas de la base: Base de Troidal

Usos

>> Filtro del EMC
>> fuente de alimentación cambiada del modo
>> fuente de alimentación del ordenador
>> comunicación y fuente de alimentación de la red
>> fuente de alimentación del laser y de la radiografía
>> equipo de soldadura y fuente de alimentación que platea eléctrica
>> equipo y generador de energía eólica de energía solar
>> aparato eléctrico del hogar
>> fuente de alimentación ininterrumpible (UPS)
>> convertidor de frecuencia
>> equipo de calefacción instalado
>> fuentes de alimentación ferroviarias de alta velocidad

>> Sistemas del motor impulsor del inversor de VFD

Corazones estándar

Número de parte.	Dimensiones de la base			Dimensiones del caso			Effictive cruz sección	Medio trayectoria longitud	Peso	AL Minimum Value
	od	identificación	h	OD	Identificación	H	AFe	lFe	mFe	10kHz	100kHz
	milímetro	milímetro	milímetro	milímetro	milímetro	milímetro	cm2s	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	5	14,4	6,5	7,0	0,08	3,1	1,6	15,6	3,7
KMN161006	16	10	6	17,9	8,1	8,1	0,14	4,1	4,16	25,9	5,2
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN201210	20	12	10	22,6	10,5	12,5	0,31	5,0	11,4	46,8	9,4
KMN211308E*	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN251610	25	26	10	28	14,0	13,1	0,35	6,4	16,4	41,1	8,2
KMN261610	25,5	16	10	28,3	13,9	13	0,39	6,6	18,6	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805020	80	50	20	83,8	46,6	25,0	2,34	20,4	346	72,0	17,3
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1
KMN20016030	200	160	30	207	153	37	4,50	56,5	1918	41,6	12,5

Estos corazones son nuestros productos estándar, nosotros pueden también diseñar y producir corazones del alto rendimiento según los requisitos de cliente, incluyendo tamaños, inductancia y usos. Podemos ayudar a clientes a seleccionar los mejores corazones del funcionamiento.

* de epoxy cubierta.

Nuestros servicios

1. Corazones de Nanocrystalline para las obstrucciones comunes del modo

- Permeabilidad muy alta, conveniente para las obstrucciones comunes del modo de la EMI.

corazones del nanocrystalline del vitroperm del VAC del vacuumschmelze para la obstrucción común del modo

2. Corazones amorfos y del nanocrystalline c

- Alta densidad de flujo de la saturación, y pérdida baja de la base.

- Los corazones de Nanocrystalline c son el material actualizado con rendimiento ultra alto.

Metglas amorfo y base del nanocrystalline c de Hitachi Finemet

3. Corazones de encargo y componentes magnéticos

- Corazones ovales del nanocrystalline de la forma para el suppresor del ruido de VFD.

- Inductores amorfos para la obstrucción de DC de la salida o la obstrucción de PFC.

- Corazones toroidales de Nanocrystalline para la obstrucción común del modo.

Corazones de encargo del nanoperm de Magnetec y componentes magnéticos

Más información visita por favor: www.kingmagnetics.com

Éntrenos en contacto con

Rey Magnetics Technology Co de Zhuhai. , Ltd.

Dirección: 1/F, ningún 5 camino de Pingxi 5
Ciencia de Nanping y zona de la tecnología
Zhuhai, Guangdong, China, 519060

Teléfono: +86-756-830-5985;

Teléfono celular: +86-158-1980-9198;

Página web: www.kingmagnetics.com

Correo electrónico: core@kingmagnetics.com
