base del corte el C del nanocrystalline para el inductor de la salida, 20KHz transformador de alta frecuencia, cargador eléctrico del vehículo

El material de Nanocrystalline es los materiales magnéticos de la permeabilidad más alta del mundo. Pérdida baja de la base, verde y emisión con poco carbono.


Características:

material FE-basado con la composición sobre todo del FE con Cu, NOTA, Si, B del nanocrystalline, que primero por la tecnología de amortiguamiento rápida para formar la cinta amorfa, entonces por el tratamiento térmico cristalino para ganar granos finos con la escala nana. Con este proceso revolucionario, podemos conseguir propiedades magnéticas superiores con la alta densidad de flujo de la saturación, alta permeabilidad inicial, coercivity bajo, pérdida baja de la base. El material de Nanocrystalline es una protección del medio ambiente, nuevo material magnético de la eficacia verde, con poco carbono, alta.

Usos:

el material FE-basado del nanocrystalline se puede aplicar a los corazones para las obstrucciones comunes del modo, transformadores de alta frecuencia, transformadores corrientes, transformadores del conductor, transformadores de la red, corazones de la gota, amplificadores magnéticos, inductores del filtro, reactores, PFC obstruye en diverso eléctrico y el área electrónica, ha sido ampliamente utilizada ahora en fuente de alimentación cambiada del modo, aparato eléctrico del hogar, el equipo eléctrico industrial, la fuente de alimentación de comunicación, la fuente de alimentación de la red, el equipo de energía solar, el generador de energía eólica, fuente de alimentación del inversor de IGBT, fuente de alimentación del laser y fuente de alimentación del equipamiento médico.

Características:

> Alta permeabilidad -- inductancia cada vez mayor y reducción enrollando vueltas
> alta inducción de saturación -- tamaño de reducción al mínimo del componente
> de alta frecuencia -- conveniente usado en gama de frecuencia de 50Hz hasta 100KHz
> alta temperatura de curie -- una temperatura de trabajo más alta, funcionamiento continuo en hasta 120℃
> coercivity bajo -- aumentando la eficacia y la reducción de pérdida de histéresis
> pérdida baja de la base -- reduciendo subida consumida y de reducción al mínimo de la energía de la temperatura
> magnetoestricción baja -- ruido audible bajo comparado a los materiales magnéticos tradicionales
> estabilidad termal excelente -- desviaciones extremadamente pequeñas de -20℃ a 120℃
> bajo costo -- buena opción para substituir los materiales tradicionales como la aleación de níquel e hierro

Propiedades magnéticas:

> Inducción de saturación BS -- 1,25 T
> λs de la magnetoestricción de la saturación -- 2×10-6
> temperatura de curie Tc -- ℃ 560
> temperatura Tx de la cristalización -- 510℃
> grueso de la cinta -- μm 25
> densidad d -- 7,25 g/cm3
> ρ de la resistencia -- 115 μΩ.cm
> alto voltaje de la dureza de Vicker -- 880 kg/mm2

Comparación de las propiedades magnéticas entre los materiales amorfos y de Nanocrystalline y los materiales magnéticos suaves tradicionales:

Usos de los corazones amorfos y de Nanocrystalline:

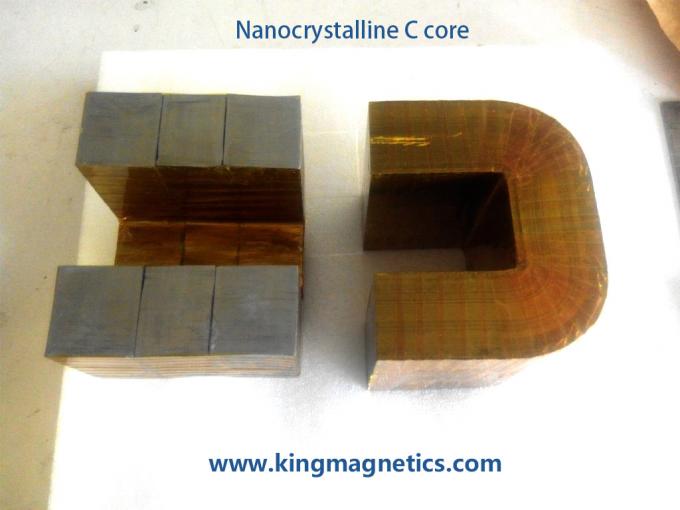

Los corazones de Nanocrystalline C están disponibles ahora. Producto de la mejora de la base amorfa de c, con alta densidad de flujo de la saturación, coercivity bajo, pérdida baja de la base, frecuencia muy de poco ruido, más alta hasta 20KHz, conveniente para el transformador de la alimentación principal, inductor de la salida, bobina de obstrucción del alza PFC. Puede substituir base de ferrita. Las dimensiones pueden ser por encargo.


Características

Material: nanocrystalline FE-basado
Inducción de la densidad de flujo de la saturación: 1.25T
Temperatura de curie (℃): 560
Amontonamiento de factor: >0.75
Magnetoestricción de la saturación (*10^-6): <2>
Resistencia (μΩ.cm): 130
Grueso de la cinta: los 25μm
Forma de la base: Base del corte el C



Usos

>> Transformador de alta frecuencia (la frecuencia recomienda 20-30KHz)
>> Filtro solar del inversor
>> Obstrucción de PFC
>> Obstrucción diferenciada del modo
>> Filtro de la salida
>> Equipo de audio


Dimensiones estándar de la base

Otras especificaciones están disponibles según los requisitos de cliente.
