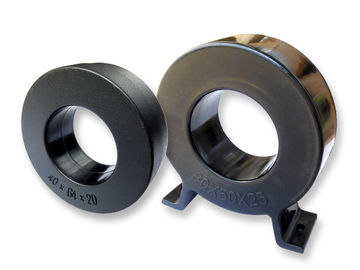

corazones de 2-Generation Nanocrystalline para los transformadores de poder de alta frecuencia

Name: corazones de 2-Generation Nanocrystalline para los transformadores de poder de alta frecuencia
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN805025T2
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN805025T2
MOQ:	100 PC
Precio:	-
Delivery Time:	15 días
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lugar de origen:

China

Certificación:

RoHS, UL94-V0(Plastic Case)

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

60000 PC

Product Description

corazones de 2-Generation Nanocrystalline para los transformadores de poder de alta frecuencia

Características:

Rey Magnetics lanza los nuevos 2 corazones de Nanocrystalline de la generación para los transformadores el de alta frecuencia y de poder más elevado. Con ofrece alta densidad de flujo de la saturación, alta permeabilidad, una pérdida mucho más baja de la base, la magnetoestricción baja de la saturación y la buena estabilidad de temperatura. Ampliamente utilizado como corazones principales del transformador para el de alta frecuencia y el poder más elevado cambió la fuente de alimentación del modo.

Cuál es diferente para la base del nanocrystalline 2G:

> Grueso de la cinta del deluente, pérdida baja de la base

> Magnetoestricción baja, de poco ruido

> Una frecuencia de trabajo más alta, conveniente para 20KHz - 50KHz

Usos:

> El de alta frecuencia y el poder más elevado cambiaron la fuente de alimentación del modo

> Fuente de alimentación del laser

> Soldadora del inversor

> Fuente de alimentación que platea eléctrica

> Fuente de alimentación de calefacción media y de alta frecuencia

> Fuente de alimentación de la radiografía

> Inversor de IGBT

> Fuente de alimentación ininterrumpible (UPS)

Características:

> Alta densidad de flujo de la saturación -- reducción del volumen de transformador

> Alta permeabilidad y coercivity bajo -- mejorando eficacia y reduciendo actual magnetizada y la reducción de la pérdida de cobre

> Pérdida baja de la base -- consumo cada vez mayor de la eficacia y de energía de reducción

> Estabilidad termal excelente -- trabajo continuo en hasta 120℃

> Magnetoestricción baja -- ruido audible bajo comparado a otros materiales

Comparación: 1G, corazones del nanocrystalline 2G contra corazones de ferrita

Propiedades	Corazones 2G de Nanocrystalline	Corazones 1G de Nanocrystalline	Corazones de ferrita
Grueso de la cinta	los 25μm	los 33μm	N/A
Sature la densidad de flujo (t)	1,25	1,25	0,5
Remanencia (t) (20 kilociclos)	< 0="">	< 0="">	0,20
Pérdida de la base (20 kHz/0.2T) (W/Kg)	< 3="">	< 4="">	7,5
Pérdida de la base (20 kHz/0.5T) (W/Kg)	<>	<>	No puede utilizar
Pérdida de la base (50 kHz/0.3T) (W/Kg)	<>	<>	No puede utilizar
Permeabilidad (20 kilociclos) (Gs/Oe)	> 20.000	> 20.000	2.000
Coercivity estático (A/m)	< 2="">	< 2="">	6
Magnetoestricción de la saturación (10^-6)	< 2="">	< 2="">	4
Resistencia eléctrica (μΩ.cm)	115	115	106
Temperatura de curie (℃)	560	560	< 200="">
Amontonamiento de factor	> 0,75	> 0,75	N/A
Temperatura de trabajo	-40℃ - 120℃	-40℃ - 120℃	-20℃ - 100℃
Frecuencia de trabajo	20KHz - 50KHz	20KHz - 30KHz	20KHz - 100KHz

Especificaciones:

Nanocrystalline quita el corazón para los transformadores de poder de alta frecuencia

Número de parte.	Dimensión de la base (milímetro)			Dimensión del caso (milímetro)			Área de Eff. Cross (cm2s)	Longitud de trayectoria mala (cm)	Peso (G)	Poder @ 20KHz (kilovatios)
Número de parte.	od	identificación	h	OD	Identificación	H	AE	Lm	Peso	P
KMN644020T2	64	40	20	68,2	37	23,5	1,80	16,3	213	1-3
KMN805025T2	80	50	25	83,5	47,2	28,8	2,81	20,4	416	3-5
KMN1006020T2	100	60	20	106	55	25	3,00	25,1	546	5-7
KMN1207020T2	120	70	20	125	65	25	3,75	29,8	811	7-10
KMN1207030T2	120	70	30	125	65	36	5,63	29,8	1217	10-14
KMN1308040T2	130	80	40	136	75	46	7,50	33,0	1793	14-20
KMN1308050T2	130	80	50	136	75	56	9,38	33,0	2241	20-25

Otras especificaciones están disponibles según los requisitos de cliente.
